Zugstange Zugöse für BPW AM2000 Auflaufeinrichtungen - Montageanleitung | Auflaufeinrichtungen / Ersatzteile

ab 223,15 € *

Zugstange für Auflaufeinrichtung AM 2000 mit Montaganleitung Die Standard Varianten... mehr

Produktinformationen "Zugstange Zugöse für BPW AM2000 Auflaufeinrichtungen - Montageanleitung"

Zugstange für Auflaufeinrichtung AM 2000 mit Montaganleitung

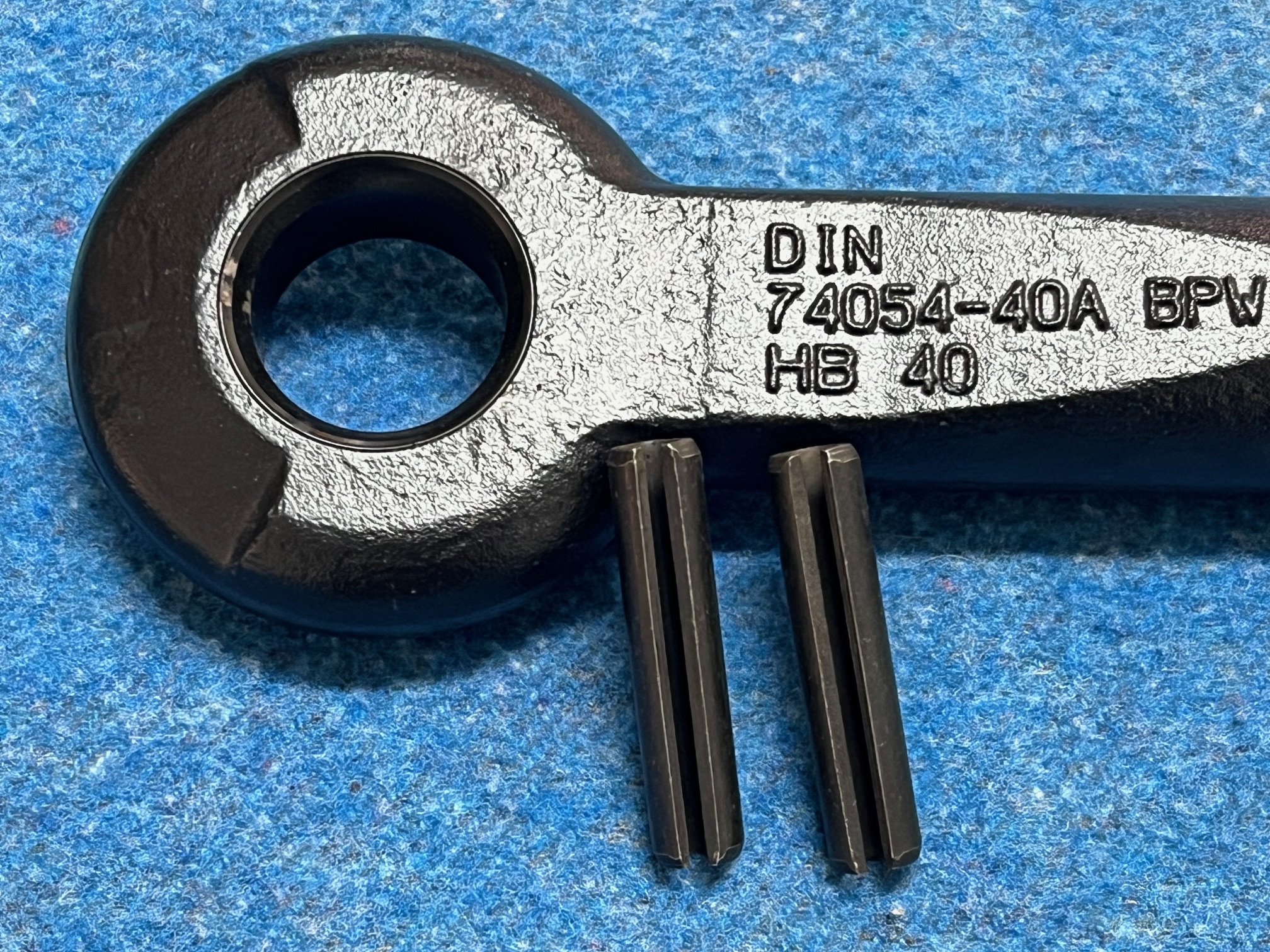

Die Standard Varianten beinhalten 1 Zugstange und 2 Spannhülsen.

Die Set Varianten beinhalten 1 Zugstange, 2 Spanhülsen, 1 Dämpferscheibe, 1 Stellring

Um Falschkäufe zu vermeiden bitte Maße anhand unserer Tabelle vergleichen: siehe Bilder

Maß 1 - Mitte Zugöse bis Ende Stange

Maß 2 - Mitte Zugöse bis Auflaufanschlag

Maß 3 - Auflaufanschlag bis 1. Bohrung

Maß 4 - 1. Bohrung bis Ende Stange

Variante	Maß 1	Maß 2	Maß 3	Maß 4	Gewicht
1.0 - AK6 / BK6	690	240	140	310	9,2
1.1 - AK6 / BK6 Set	690	240	140	310	10,7
2.0 - AL6 / BL6	780	330	140	310	10,6
2.1 - AL6 / BL6 Set	780	330	140	310	12,1
3.0 - AK8 / BK8	690	220	160	310	9,2
3.1 - AK8 / BK8 Set	690	220	160	310	10,7
4.0 - AL8 / BL8	780	310	160	310	10,6
4.1 - AL8 / BL 8 Set	780	310	160	310	12,1
5.0 - AK10 / BK10	690	200	180	310	9,2
5.1 - AK10 / BK10 Set	690	200	180	310	10,7
6.0 - AL10 / BL10	780	290	180	310	10,6
6.1 - AL10 / BL10 Set	780	290	180	310	12,1
7.0 - AK12 / BK12	690	180	200	310	9,2
7.1 - AK12 / BK12 Set	690	180	200	310	10,7
8.0 - AL12 / BL12	780	270	200	310	10,6
8.1 - AK21 / BL12 Set	780	270	200	310	12,1
9.0 - AK14 / BK14	690	160	220	310	9,2
9.1 - AK14 / BK14 Set	690	160	220	310	10,7
10.0 - AL14 / BL14	780	250	220	310	10,6
10.1 - AL14 / BL14 Set	780	250	220	310	12,1
Verfügbare Teile ab Lager lieferbar Einbau und Montagehinweise für Käufer mit KD-Nr. telefonisch unter 07433-386940
